Модульная система освещения в Дата центре

Модульная интегрированная система освещения со светодиодными источниками света, предназначена для организации общего освещения и освещения безопасности (аварийного освещения), видеонаблюдения, контроля перемещения объектов, охранно-пожарной сигнализации в общественных и административных зданиях и вспомогательных производственных помещениях с искусственно регулируемыми климатическими условиями. (Рис. 1).

Рис. 1

Система освещения состоит из зональных групп линий освещения, укомплектованных сенсорами движения, дыма, видеокамерами.

Модульный принцип построения упрощает комплектацию и монтаж изделий.
Линия освещения собирается из отдельных типов светильников при помощи «байонетного» соединения.

Скрытая силовая и коммуникационная проводка, предустановленная в светильниках, легко коммутируется при сборке линий освещения из одиночных светильников разъемным способом.
Встроенная система управления освещением и оконечными устройствами позволяет производить управление из одной точки, а также автоматически контролировать работоспособность каждого элемента.

Применение модульной системы освещения на объектах высокой технологической насыщенности (дата-центры, промышленные цеха и здания, складские комплексы, помещения общественного доступа, технологические центры и т.д.) позволяет не только сократить расходы на освещение (при монтаже и эксплуатации), но и в значительной степени упростить системы безопасности объектов, за счет высокой интеграции компонент, минимизации монтажных работ на объекте и обслуживания систем.

Отличительной особенностью является полная подготовка и тестирование всего оборудования на заводе, перед отправкой на объект. Все активное оборудование комплектуется разъемами, и тестируется на правильность подключения. Это позволяет значительно упростить процесс монтажа и практически исключает ошибки подключения, а значит экономит время специалиста на месте проведения инсталляции.

Краткое описание решения.

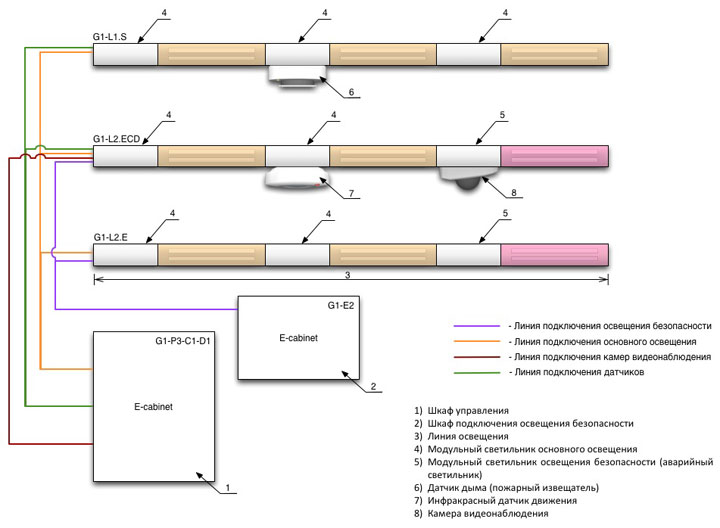

Модульная система освещения (см. Рис. 2) состоит из групп линий освещения (3), коммутируемых в шкаф управления (1). Дополнительно в группу может быть добавлен шкаф подключения освещения безопасности (5).

Модульные светильники (4) набираются в линии освещения, согласно функциональному назначению линии. Линия светильников может содержать до 20 светильников. При этом, подключение линии светильников к сетям общего и аварийного электроснабжения и к сетям передачи данных производится одной точкой подключения в линии. Таким образом, достигается существенная экономия на материалах, монтаже и последующем обслуживании, а также повышается надежность системы освещения, за счет минимизации монтажных работ на объекте.

Рис. 2.

Модульные светильники поставляются как в составе решения по освещению и безопасности объекта, так и в автономном варианте использования как одиночные источники света.

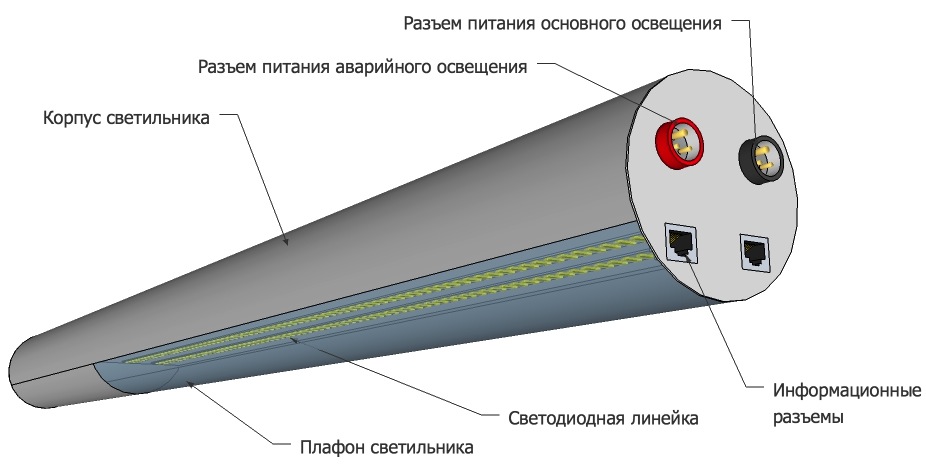

Внешний вид светильников представлен на Рис. 3.

Рис. 3

Инфракрасный датчик движения.

Инфракрасный датчик движения применяется для регистрации движения в зоне обнаружения. В линиях светильников применяются релейные датчики движения. Количество устанавливаемых датчиков в линию не ограничено. По сигналу срабатывания датчика движения, происходит включение основного освещения линии. Также возможен вывод сигнала релейным выходом на систему охранной сигнализации и систему видеонаблюдения.

Датчик системы пожарной сигнализации.

Датчик системы пожарной сигнализации применяется для обнаружения задымленности в охраняемых помещениях. В линиях светильников применяются цифровые адресные датчики системы пожарной сигнализации. Количество устанавливаемых датчиков в линию не ограничено. Сигнал срабатывания от датчиков системы пожарной сигнализации коммутируется напрямую в контроллеры системы пожарной безопасности объекта.

Цифровая камера видеонаблюдения.

Цифровая камера видеонаблюдения применяется в системах объектового видеонаблюдения. В системе модульного освещения, предусмотрен контроль функционирования камер видеонаблюдения, а также их автоматическое включение и автоматическое включение подсветки камер модульными светильниками. Количество устанавливаемых камер в линию ограничено одной.

Аварийное освещение

Линия освещения модульной системы освещения имеет отдельный вход подачи электропитания для аварийного освещения. Система управления модульным освещением контролирует функционирование модульного освещения.

Особенности системы

• • Автоматический контроль работы устройств и сигнализация сбоев.
  • Сопряжение со всеми существующими на сегодняшний день системами обеспечения объектовой безопасности.
  • Применение светодиодов увеличенного времени работы.
  • Простота и удобство монтажа.
  • Минимизация эксплуатационных расходов.

Информация для заказа.

Группа модульных светильников

Линии модульных светильников объединяются в группы, исходя из оптимального топологического расположения в помещениях объекта освещения. Группу объединяет единый щит управления (при применении аварийного освещения необходимо два щита). Щит управления поставляется с кабелями подключения необходимой длины.

Линия модульных светильников

Модульные светильники набираются в линию исходя из следующих требований. Линия модульных светильников представляет комбинацию светильников разных типов, начинающуюся со светильника подключения в группу и заканчиваясь концевым светильником. Для линии необходимо указать ее функционал.

Тип модульных светильников

Модульные светильники выбираются исходя из комбинированного назначения каждого из светильников. Например, в линии светильников может быть два светильника с установленными датчиками движения. Последовательность расположения светильников разных типов в линии специально не оговаривается, однако расположение датчиков системы пожарной сигнализации может быть точно указано. Для линии светильников обязательно указание только первого и последнего светильника в линии.
